  • YBX3 同乐城娱乐网反水高效率隔爆型三相异步电动机

    价格:
    价格面议
    分享:

    摘要

    技术参数
    型号:YB3 63——355
    额定频率:50Hz——60Hz
    极数:2——16P
    额定电压:380V、660V、1140V、380/660V、660/1140V。
    额定功率:0.18——315kw
    主要安装方式:IMB3、 IMB35、IMB5、IMV1、IMB14、IMB34。
    绝缘等级:F级定额:连续工作制S1。

    产品介绍

    1 概述
       YBX3 同乐城娱乐网反水高效率隔爆型三相异步电动机是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率隔爆型三相异步电动机的基本同乐城娱乐网反水。 效率执行 GB/T18613-2012《中小型三相异步电动机能效限定值及能效等级》中的 2 级能效,且具有性能优良、使用安全可靠,振动、噪声比同类产品低的特点, 符合环保要求。

       本同乐城娱乐网反水电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准,其对应关系与德国 DIN42673 标准相同,有利于出口设备的配套和引进设备的备品备件。
       本同乐城娱乐网反水电动机防爆性能符合 GB3836.1-2010《爆炸性气体环境 第 1 部分:通用要求》和 GB3836.2-2010《爆炸性气体环境 第 2 部分:隔爆型“d” 》的规定,也符合 IEC 79-1、 BS4683 和 EN50018 的规定,制成隔爆型。防爆标志为 Exd II AT4 Gb、 Exd II BT4 Gb、 Exd II CT4 Gb 适用于有爆炸性气体混合物存在的场所。
       Exd II AT4Gb 适用于工厂用 II 类 A 级,温度组别为 T1、 T2、 T3 和 T4 组爆炸性气体混合物存在的环境。
       Exd II BT4Gb 适用于工厂用 II 类 B 级,温度组别为 T1、 T2、 T3 和 T4 组爆炸性气体混合物存在的环境。
       Exd II CT4Gb 适用于工厂用 II 类 C 级,温度组别为 T1、 T2、 T3 和 T4 组爆炸性气体混合物存在的环境。
       在 YBX3 基本同乐城娱乐网反水电动机基础上,也可制成 YBX3-W 户外型、 YBX3-TH 户内湿热带型、 YBX3-THW 户外湿热带型、 YBX3-TA 户内干热带型、 YBX3-TAW 户外干热带型、 YBX3-T 户内热带型、 YBX3-TW 户外热带型及 YBX3-WF1 户外中等防腐蚀型等气候环境条件。
       2 型号说明

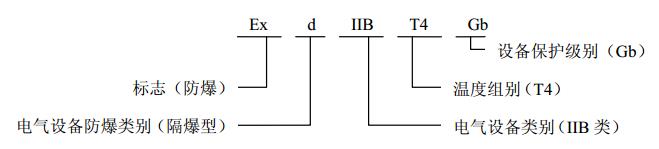

        2.1 电动机防爆标志代表的意义:

    YBX3 同乐城娱乐网反水

        2.2 电动机型号代表的意义示例:

    YBX3 同乐城娱乐网反水   3 结构说明
        3.1 电动机的隔爆结构具有 Ex d II AT4 Gb、 Ex d II BT4 Gb、 Ex d II CT4 Gb。
        3.2 电动机主体外壳防护等级为 IP55。
        3.3 电动机的冷却方式为 IC411。
        3.4 电动机绝缘等级为 F 级,定子绕组温升裕度大、寿命长。
        3.5 电动机有一个圆柱形轴伸,借联轴器或正齿轮传动。
        3.6 电动机定子绕组采用高强度聚酯亚胺漆包圆铜线,并经 VPI 真空加压浸漆处理成为一个完整的整体,绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
        3.7 电动机转子采用铸铝结构,转子经动平衡核验,电动机运转平稳、振动小、噪声低。
        3.8 电动机定、转子冲片采用高导磁、低损耗冷轧电工硅钢片,电动机损耗低、效率高。
        3.9 电动机轴承选用电动机专用低振动、低噪声轴承,机座号 132 及以下采用双面密封轴承,在轴伸端装有波形弹簧垫圈,有效抑制电动机运转时产生的振动和噪声,机座号 160 及以上采用内外盖结构,并在轴承部位采用挡圈轴向固定,有效地防止电动机转子的轴向窜动。
        为使电机安全可靠运行,机座号 160 及以上电动机轴承结构设置有注排油装置,机座号 200 及以上电动机,预留有轴承温度监测传感元件位置。
        3.10 电动机风扇、风罩:电动机采用防静电塑料风扇,其转动惯量小、损耗低,全同乐城娱乐网反水风扇与轴采用键联接、运行可靠。风罩为钢板结构,能防止大小的外物侵入的前提下得到极限的通风面积,并使风路通畅。
       4 电动机使用条件
        4.1 电动机适用电气条件
        4.1.1 额定电压:380V、660V、380/660V。
        4.1.2 额定频率:50Hz。
        4.1.3 定额:连续工作制 S1。
        4.2 电动机使用环境条件
        海拔不超过 1000m,环境空气温度随季节而变化,为-15~+40℃的户内型环境。
        YBX3 为基本型,适用于户内环境
        YBX3 -W 适用于户外型环境
        YBX3 -TH 适用于户内湿热带型环境
        YBX3 -THW 适用于户外湿热带型环境
        YBX3 -TA 适用于户内干热带型环境
        YBX3 -TAW 适用于户外干热带型环境
        YBX3 -T 适用于户内热带型环境
        YBX3 -TW 适用于户外热带型环境
        YBX3 -WF1 适用于户外中等腐蚀的环境
